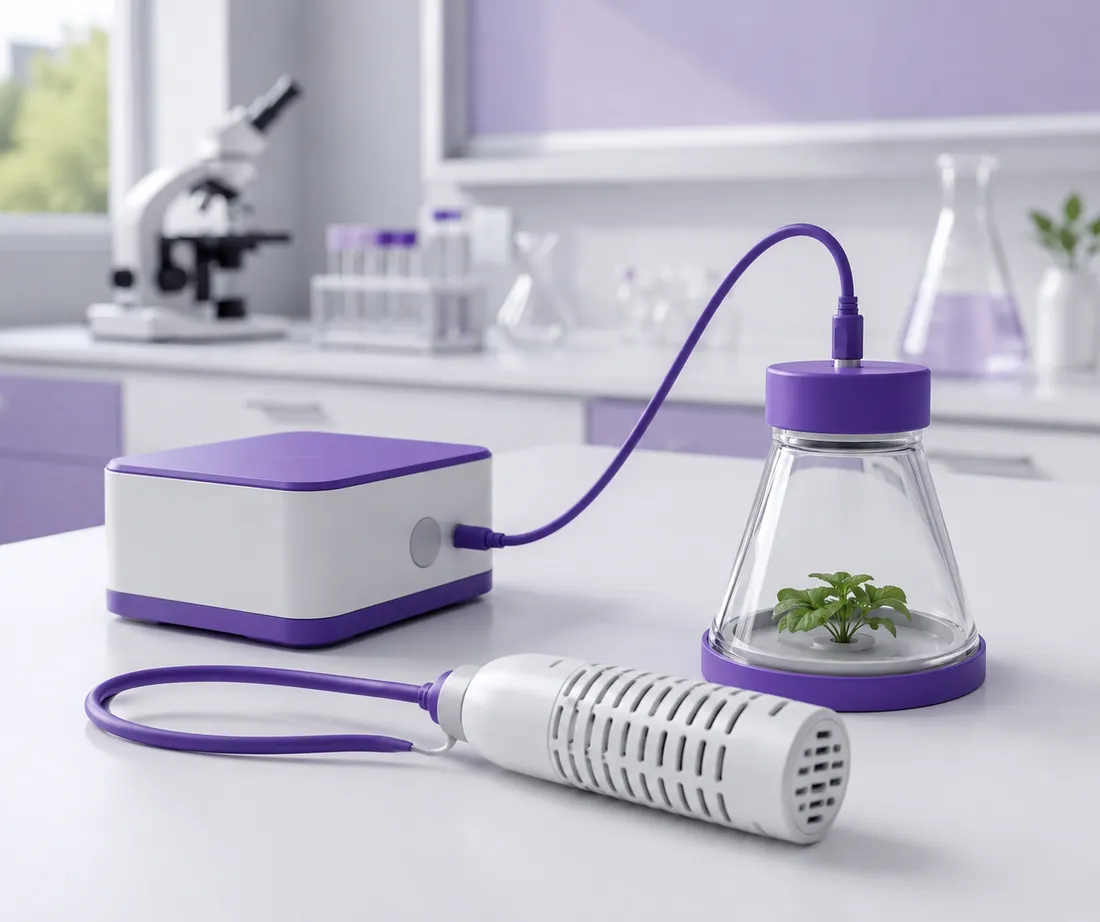

Hva er O₂-sensor, og hva brukes det til?
En O₂-sensor måler oksygenkonsentrasjon i gass eller væske, avhengig av sensortype. En vanlig undervisningssensor for gass bruker en elektrokjemisk celle der oksygen reduseres ved en elektrode og skaper en strøm proporsjonal med konsentrasjonen. Optiske sensorer bruker luminescensslokking og krever annen kalibrering. For o₂-sensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
I en galvanisk elektrokjemisk celle diffunderer O₂ gjennom en membran og deltar i en redoksreaksjon. Reaksjonsstrømmen avhenger av oksygen, temperatur, trykk, membran og cellens alder. Gassensoren rapporterer ofte volumprosent; oppløst-oksgenprober rapporterer mg/L eller prosent metning og må ta hensyn til salinitet og atmosfæretrykk. For o₂-sensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
O₂-sensor brukes til celleånding, fotosyntese, katalase, forbrenning og gassutveksling. Gassensoren måler atmosfæren i et kammer; en egen DO-probe brukes i vann. Samtidig CO₂-måling kan styrke tolkningen av metabolismen. For o₂-sensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
O₂-sensor = En O₂-sensor måler oksygenkonsentrasjon i gass eller væske, avhengig av sensortype
En gass-O₂-sensor skal ikke senkes i væske. Den er ikke medisinsk utstyr og skal ikke brukes til vurdering av pasienter, pusteluft eller sikkerhetskritisk oksygenmiljø. Den elektrokjemiske cellen er en forbrukskomponent som eldes. For o₂-sensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
- Vanlig gassområde
- omtrent 0–27 % O₂ for mange skolesensorer
- Prinsipp
- elektrokjemisk celle eller optisk slokking
- Trykkeffekt
- gassavlesning kan være proporsjonal med totaltrykk
- Lagring
- orientering og produsentkrav påvirker levetid
Relaterte emner: laboratorieutstyr, datalogger, måleusikkerhet, feilkilder, praktisk eksamen, Fysikk 1, Biologi 1, Naturfag.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva o₂-sensor kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Diffusjonsmembran
Kontrollerer hvor raskt O₂ når sensorcellen.
Katode og anode
Driver elektrokjemisk reduksjon og oksidasjon.
Elektrolytt
Transporterer ioner og inngår i cellens aldring.
Temperaturføler
Brukes til kompensasjon for respons og gassforhold.
Signalforsterker
Omformer liten cellestrøm til måleverdi.
Gasskammer/ventiler
Lar prøveatmosfæren nå membranen uten væske.
Oksygenrate i et lukket kammer
Et fall i O₂-prosent kan omregnes til stoffmengderate når kammerets frie volum, temperatur og trykk er kjent. For sammenligning må prøvemasse og samme lineære tidsvindu brukes. For o₂-sensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
O₂-rate ∝ −(Δ[O₂]/Δt) · V_kammerTyper, størrelser og faglige bruksområder
O₂-sensor finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Galvanisk gassensor
Rask undervisningsmåling, men cellen forbrukes over tid.
Optisk O₂-sensor
Mindre oksygenforbruk i sensoren og ofte god langtidsstabilitet.
Oppløst O₂-probe
For vann; krever temperatur, salinitet og trykk-kompensasjon.
Trådløs gassensor
Kan logge O₂ og temperatur i biologiske kamre.
| Variant | Bruk | Begrensning |
|---|---|---|
| Gass-O₂ | respirasjonskammer og fotosyntese | direkte nedsenking |
| Oppløst O₂ | vannkvalitet og akvatisk respirasjon | tørr gass uten tilpasning |
| Galvanisk | enkel skolebruk | svært lang lagring uten cellebytte |
| Optisk | langtidsmåling og lavt O₂ | billigste rutinesensor |
Slik velger du riktig variant og arbeidsbetingelser
Velg o₂-sensor ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Fase
Velg eksplisitt gass- eller væskesensor.
Forventet område
Sørg for at normal luft og forventet endring ligger godt innen området.
Trykk og temperatur
Kontroller om sensoren kompenserer og hva som må registreres.
Biologisk kammer
Tilpass volum, blanding og måletid slik at O₂ ikke blir begrensende.
O₂-prosent er ikke alltid uavhengig av trykk
Et lukket system som endrer totaltrykk kan endre avlesningen selv om molfraksjonen tolkes feil. Dokumenter trykk og kammerforhold.
Korrekt bruk av O₂-sensor
Korrekt bruk av o₂-sensor begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Identifiser gass- eller DO-sensor
Ikke anta at alle O₂-prober tåler vann.
Kontroller celle og lagring
Følg orientering, alder og kalibreringskrav.
Kalibrer i relevant medium
Bruk frisk luft eller annen godkjent referanse.
Forbered kammer og blank
Mål fri gassfase og unngå kondens.
La sensor og prøve stabilisere
Temperaturendring og diffusjon kan gi drift.
Logg med jevn blanding
Unngå å riste slik at temperatur eller organisme påvirkes.
Velg tidlig lineært område
Stopp før O₂ blir biologisk begrensende.
Ventiler og oppbevar riktig
La sensoren vende tilbake og følg lagringskravet.
O₂-sensortrener: startnivå og forbruk
Juster startprosent og forbruk per minutt. Treneren viser forventet nivå etter fem minutter.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For o₂-sensor er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Elektrokjemisk aldring
Anode, elektrolytt og membran endres over tid; kalibrering kan ikke alltid gjenopprette respons.
Trykkavhengighet
Flere gassensorer reagerer på O₂-partialtrykk, så totaltrykket må vurderes.
Temperaturkompensasjon
Diffusjon og elektrokjemi endres med temperatur; rask endring kan ligge foran kompensasjonen.
Sensorens eget forbruk
Elektrokjemiske sensorer bruker en liten mengde O₂ og kan påvirke svært små lukkede volum.
Kammergradient
Uten blanding kan sensor og organisme oppleve ulike O₂-nivå.
Respirasjonskvotient
Forholdet CO₂-produksjon/O₂-forbruk kan gi informasjon om substrat, men krever begge sensorer og streng metode.
Fotosyntese netto/brutto
Lyskurven viser netto O₂-endring; respirasjon fortsetter samtidig.
DO-spesifikk kjemi
I vann påvirker salinitet, temperatur og lufttrykk metningskonsentrasjonen.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For o₂-sensor må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Cellealder | lav følsomhet og drift | kalibrer og bytt element ved behov |
| Trykkendring | systematisk O₂-feil | mål eller stabiliser trykk |
| Temperaturskift | tidsforsinket signal | stabiliser og logg T |
| Kammerlekkasje | signal går mot romluft | holdetest og blank |
| O₂-begrensning | sen rate faller biologisk | bruk tidlig lineært vindu |
Resultatet må tolkes, ikke bare avleses
Måleverdien skal alltid vurderes sammen med rådata, kontroll, kalibrering, oppløsning, responstid og de konkrete betingelsene i forsøket. For o₂-sensor må eleven koble observasjonen til instrumentets virkemåte, dokumentere innstillinger og forklare hvorfor kontrollene gir et troverdig resultat. En faglig sterk konklusjon skiller mellom det sensoren registrerer direkte, det programvaren beregner, og den biologiske eller fysiske størrelsen som til slutt tolkes.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer o₂-sensor, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Gassensor senkes i vann | skade | bruk DO-probe |
| Sensor lagres feil orientert | forkortet levetid | følg produsentkrav |
| Luftkalibrering gjøres i utåndingsluft | for lav referanse | bruk frisk, stabil luft |
| Lang kurve tolkes lineært | O₂-begrensning skjules | velg begrunnet intervall |
| Bare prosent rapporteres | kammer og biomasse ignoreres | normaliser rate |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for o₂-sensor omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Ikke medisinsk utstyr
Bruk ikke for diagnose eller personsikkerhet.
Kjemisk celle
Skadet element håndteres etter produsentens avfallsinformasjon.
Biologiske kamre
Unngå overoppheting og stress av levende organismer.
Konsentrert gass
Arbeid i ventilert område og følg gassrisikovurdering.
Stopp ved væske i gassensor, ødelagt celle eller uventet raskt O₂-fall
Ventiler systemet, fjern prøven sikkert og kontroller sensor og biologisk risiko.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til o₂-sensor. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Oppbevar i riktig orientering
Bevarer elektrokjemisk celle og membran.
Hold membranen ren og tørr
Smuss endrer diffusjon.
Kalibrer regelmessig
Følg utviklingen i følsomhet.
Registrer sensorens alder
Cellelevetid er en del av datakvaliteten.
O₂-sensor eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. O₂-sensor er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| O₂-gassensor | gasskammer og prosent O₂ | oppløst oksygen direkte |
| DO-probe | vann og metning | tørr kammergass |
| CO₂-sensor | karbondioksidproduksjon | oksygenforbruk |
| Respirometer | volumendring etter CO₂-fjerning | direkte O₂-identitet |
Det elever ofte søker etter om O₂-sensor
Hva måler en O₂-sensor?
Oksygenkonsentrasjon eller partialtrykk i gass eller vann, avhengig av type.
Kan O₂-gassensor brukes i vann?
Nei. Bruk en sensor for oppløst oksygen.
Hvorfor må sensoren lagres oppreist?
På enkelte elektrokjemiske modeller beskytter det elektrolytt og membran og forlenger cellelevetiden.
Hvordan måles celleånding?
Følg O₂-fall i et kontrollert kammer og sammenlign med blank, temperatur og biomasse.
Hvorfor faller raten mot slutten?
O₂ kan bli begrensende, substrat kan endres, kammeret kan lekke eller sensorresponsen kan drive.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere o₂-sensor, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Planlegg O₂-måling av spirende frø.
Forklar elektrokjemisk prinsipp.
Drøft trykk som feilkilde.
Sammenlign O₂- og CO₂-sensor.
Karakter 2–3
Kjenner igjen o₂-sensor og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er riktig for en vanlig O₂-gassensor?
Relevante forsøk i kjemi, biologi og fysikk
O₂-sensor inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Celleånding
Mål oksygenforbruk hos frø eller små organismer.
Fotosyntese
Følg netto O₂-produksjon i lys.
Katalase
Registrer O₂-utvikling fra hydrogenperoksid med risikovurdert oppsett.
Forbrenning
Studer O₂-fall i et kontrollert, ventilert skoleoppsett.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Elektrokjemisk celle, gassmåling, trykkpåvirkning, respons og lagring.
Kompetansemål om biologiske problemstillinger, metodevalg, data, metabolisme og drøfting.
Kompetansemål om hypoteser, variabler, datainnsamling, analyse og vurdering av utforsking.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
