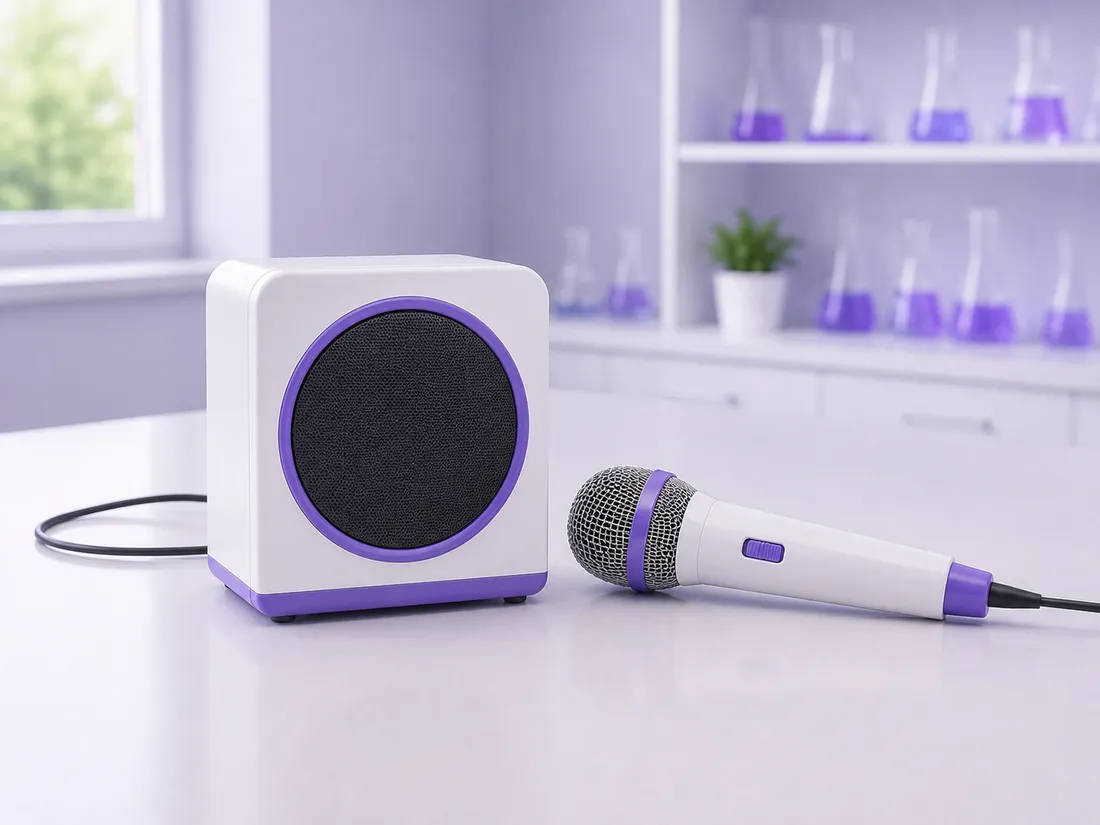

Hva er Høyttaler og mikrofon, og hva brukes det til?
En høyttaler omformer elektrisk signal til mekanisk bevegelse og lydtrykk, mens en mikrofon gjør lydtrykk om til elektrisk signal. Sammen danner de et målesystem for bølger, resonans, interferens, frekvensrespons og lydnivå. I praktisk arbeid må høyttaler og mikrofon vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
I en dynamisk høyttaler virker kraft på en strømførende talespole i magnetfelt og beveger membranen. En elektret- eller MEMS-mikrofon registrerer trykkvariasjoner og gir spenning. Signalets sampling, forsterkning, frekvensrespons og plassering bestemmer hva som måles. I praktisk arbeid må høyttaler og mikrofon vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Utstyret brukes til sinuskurver, tonehøyde, klang, beat, resonansrør, stående bølger, lydfart, interferens, demping og Fourier-analyse. En bølgeformmikrofon og en kalibrert lydnivåsensor svarer på ulike spørsmål. I praktisk arbeid må høyttaler og mikrofon vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Høyttaler og mikrofon = energiomformere som lager og registrerer lydtrykk over tid
En vanlig undervisningsmikrofon kan være ukalibrert i absolutte pascal eller dB. Den skal ikke brukes til yrkeshygienisk støyvurdering uten kalibrert instrument, og høye lydnivåer må unngås. I praktisk arbeid må høyttaler og mikrofon vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. Grenseverdier og produsentmerking må leses konkret; generelle tommelfingerregler erstatter ikke datablad eller bruksanvisning. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
- Høyttaler
- elektrisk signal → membranbevegelse → lyd
- Mikrofon
- lydtrykk → elektrisk signal
- Frekvens
- perioder per sekund i hertz
- Sampling
- må være høy nok for høyeste frekvens
Relaterte emner: Laboratorieutstyr, Sikkerhetsdatablad og GHS, Måleusikkerhet, Muntlig-praktisk eksamen, Datalogger, Lyssensor, Bølger og lyd.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva høyttaler og mikrofon kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Membran
Flytter luft og bestemmer utstråling.
Talespole og magnet
Omformer strøm til kraft i høyttaleren.
Mikrofonelement
Elektret/MEMS registrerer trykk.
Forsterker
Tilpasser signalnivå og impedans.
Signalutgang
Gir analog eller digital tidsserie.
Kabinett og åpning
Påvirker resonans og retningskarakteristikk.
Frekvens, bølgelengde og lydnivå
For en harmonisk bølge er lydfarten produktet av frekvens og bølgelengde. Lydnivå i desibel er logaritmisk og krever en referanseintensitet eller referansetrykk og kalibrert målekjede. I praktisk arbeid må høyttaler og mikrofon vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
v = fλ og L = 10 log₁₀(I/I₀)Typer, størrelser og faglige bruksområder
Høyttaler og mikrofon finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Bølgeformmikrofon
Rask tidsserie og FFT, ofte i relative enheter.
Lydnivåsensor
Kalibrert eller fabrikkjustert dB-verdi med vekting.
Dynamisk høyttaler
Bredt frekvensområde og tydelig membranbevegelse.
Tonegenerator/høyttaler
Kontrollert frekvens, amplitude og fase.
| Variant | Bruk | Begrensning |
|---|---|---|
| Bølgeformmikrofon | periode, fase og FFT | absolutt dB uten kalibrering |
| Lydnivåmåler | dBA/dBC og miljølyd | mikrosekund-bølgeform |
| Høyttaler | kontrollert lydkilde | presis kalibrert trykk alene |
| Stemmegaffel | ren enkel frekvens | elektronisk frekvenssveip |
Slik velger du riktig variant og arbeidsbetingelser
Velg høyttaler og mikrofon ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Måleformål
Velg bølgeform, lydnivå eller frekvensrespons.
Frekvensområde
Kilde og mikrofon må dekke relevante frekvenser.
Sampling
Minst over Nyquist og med margin for filtrering.
Geometri
Fast avstand, retning, rom og refleksjoner.
Amplitude i appen er ikke automatisk dB
En ukalibrert mikrofon kan sammenligne bølgeformer, men absolutte lydnivåer krever kalibrering og riktig vekting.
Korrekt bruk av Høyttaler og mikrofon
Korrekt bruk av høyttaler og mikrofon begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Velg stille og kontrollert rom
Reduser bakgrunn og refleksjonsendringer.
Monter kilde og mikrofon
Fast avstand, høyde og retning.
Velg frekvens og lav startamplitude
Unngå plutselig høyt lydnivå.
Sett sampling og måletid
Fang mange perioder uten unødvendig datamengde.
Kontroller klipping
Topper skal ikke treffe målegrensen.
Samle bakgrunn og signal
Bruk samme geometri.
Analyser tidsserie og spekter
Skille grunnfrekvens, overtoner og støy.
Dokumenter rom og innstillinger
Oppgi vekting, FFT-vindu og avstand.
Lydtrener: frekvens og amplitude
Juster tonefrekvens og amplitude. Modellen viser den kvadratiske sammenhengen mellom amplitude og relativ intensitet.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For høyttaler og mikrofon er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Retningskarakteristikk
Mikrofon og høyttaler har ulik respons med vinkel.
Romrefleksjon
Direkte og reflektert lyd interfererer og lager stående mønstre.
Nærfelt/fjernfelt
Forholdet mellom trykk og avstand endres nær kilden.
Frekvensrespons
Målekjeden forsterker noen frekvenser mer enn andre.
Klipping
Forsterker eller ADC kutter topper og lager harmoniske.
Nyquist
Frekvenser over halv samplingsrate kan aliaseres.
FFT-vindu
Endelig tidsserie gir spektrallekkasje; vindusvalg påvirker topper.
dB-vekting
A- og C-vekting representerer ulike frekvensfiltre.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For høyttaler og mikrofon må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Bakgrunn | maskerer svakt signal | mål og trekk vurdert bakgrunn |
| Klipping | forvrengt bølge og harmoniske | reduser amplitude/forsterkning |
| Refleksjoner | posisjonsavhengig amplitude | fast geometri og demping |
| Lav sampling | aliasing | øk samplingsrate |
| Ukalibrert mikrofon | ingen absolutt dB | bruk lydnivåsensor |
Resultatet må tolkes, ikke bare avleses
En «ren» sinus på skjermen kan være målekjedens respons. Sammenlign alltid med kalibrert frekvens, bakgrunn og instrumentets båndbredde. I praktisk arbeid må høyttaler og mikrofon vurderes som en del av hele metoden, ikke som et isolert objekt. Valg av variant, materialkompatibilitet, temperatur, tidsforløp, renhet og operatørteknikk kan endre både resultatet og risikoen. På høyt faglig nivå skal eleven kunne forklare hvilken fysisk eller kjemisk mekanisme som ligger bak avviket, angi forventet feilretning og foreslå en kontroll som faktisk tester forklaringen.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer høyttaler og mikrofon, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Mikrofonen flyttes mellom målinger | amplitude endres geometrisk | bruk stativ |
| dB og amplitude blandes | feil logaritmisk tolkning | skille lineær og log skala |
| For få perioder | ustabil frekvens/FFT | lengre tidsvindu |
| Høyttaler overstyres | forvrengning og harmoniske | reduser signal |
| Vind treffer mikrofon | falsk lavfrekvent støy | vindhette og skjerming |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for høyttaler og mikrofon omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Hørsel
Start lavt og begrens lydnivå og eksponeringstid.
Elektrisitet
Bruk lavspente undervisningsforsterkere.
Kabler
Sikre mot snubling og trekk i stativ.
Membran
Ikke berør bevegelig høyttalerkonus.
Stopp ved ubehag, forvrengning, varme i høyttaler eller klippet signal
Slå ned amplituden, kontroller forsterker og flytt personer bort før ny test.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til høyttaler og mikrofon. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Beskytt mikrofonåpning
Støv, væske og berøring skader elementet.
Ikke overstyr høyttaler
Talespole kan varmes og deformeres.
Oppbevar kabler løst
Unngå lederbrudd og støyende kontakt.
Test med kjent tone
Kontroller frekvens og kanal før forsøk.
Høyttaler og mikrofon eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Høyttaler og mikrofon er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Bølgeformmikrofon | periode, fase og spekter | regulatorisk lydnivå |
| Lydnivåsensor | dBA/dBC over tid | detaljert bølgeform |
| Stemmegaffel | ren tone | frekvenssveip |
| Oscilloskop | rask elektrisk bølgeform | direkte akustisk trykk uten mikrofon |
Det elever ofte søker etter om Høyttaler og mikrofon
Hva er forskjellen på mikrofon og lydnivåmåler?
Mikrofonen gir bølgeform; lydnivåmåleren gir kalibrert eller vektet dB-verdi.
Hvorfor klippes lydbølgen?
Signal eller forsterkning er større enn sensorens/ADC-ens område.
Hvordan måles frekvens?
Mål perioden mellom topper og bruk f = 1/T, eller analyser FFT.
Hva betyr FFT?
En algoritme som viser hvor mye av ulike frekvenser som finnes i signalet.
Hvorfor varierer amplitude med plassering?
Avstand, retning, refleksjoner og stående bølger endrer lydtrykket.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere høyttaler og mikrofon, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Mål lydfarten i et rør.
Forklar høyttaleren.
Drøft sampling.
Hvorfor kan FFT vise ekstra topper?
Karakter 2–3
Kjenner igjen høyttaler og mikrofon og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva skjer ved klipping?
Relevante forsøk i kjemi, biologi og fysikk
Høyttaler og mikrofon inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Resonansrør
Finn resonansfrekvenser og lydfart.
Beat
Studer sum av to nære frekvenser.
Klang
Sammenlign FFT fra instrumenter.
Lydisolasjon
Mål demping med fast geometri.
