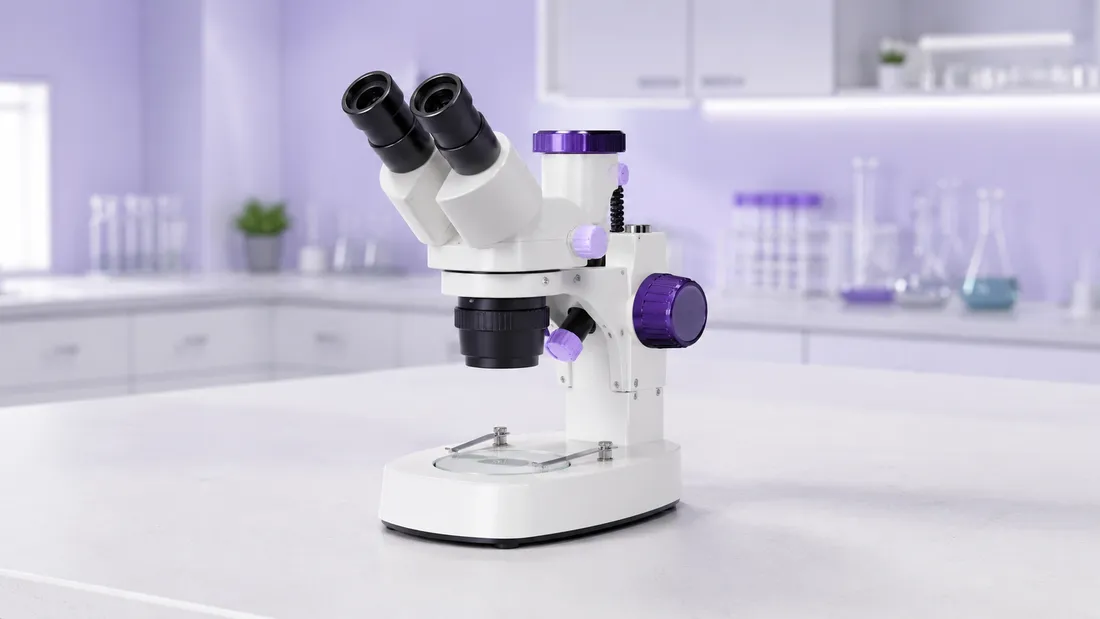

Hva er Stereomikroskop, og hva brukes det til?
Et stereomikroskop er et lav- til moderatforstørrende mikroskop med to separate optiske stråleganger som gir venstre og høyre øye litt ulike bilder. Hjernen kombinerer bildene til et stereoskopisk dybdeinntrykk. Instrumentet kalles også disseksjonsmikroskop og brukes ofte uten dekkglass på hele, tredimensjonale objekter.
Dybdesynet kommer fra vinkelforskjellen mellom strålegangene. Forstørrelsen er vanligvis lavere enn i et sammensatt lysmikroskop, men arbeidsavstanden, synsfeltet og dybdeskarpheten er større. Dette gir plass til pinsett, skalpell, nål og manipulering under observasjon.
Stereomikroskop brukes til disseksjon, artsbestemmelse, studier av insekter, planter, mineraler, elektronikk, overflater og små mekaniske deler. Det egner seg til å dokumentere form, tekstur, romlig orientering og preparatets ytre anatomi.
Stereomikroskop = et lav- til moderatforstørrende mikroskop med to separate optiske stråleganger som gir venstre og høyre øye litt ulike bilder
Stereomikroskop er ikke egnet når målet er å se små cellestrukturer i tynne preparater med høy numerisk apertur. Dybdeinntrykket kan også påvirke nøyaktige todimensjonale målinger dersom kamerageometri og kalibrering ikke kontrolleres.
- Forstørrelse
- ofte ca. 5–80×
- Arbeidsavstand
- betydelig større enn lysmikroskop
- Bilde
- oppreist og stereoskopisk
- Belysning
- påfallende lys, gjennomlys eller kombinasjon
Relaterte emner: laboratorieutstyr, måleusikkerhet, feilkilder, praktisk eksamen.
Deler, materialer og hvordan instrumentet fungerer
Konstruksjonen forklarer både hva stereomikroskop kan gjøre og hvilke feilkilder som oppstår. Elever bør kunne peke ut de funksjonelle delene, beskrive kraft-, væske-, varme- eller signalveien og forklare hvorfor skade eller feil montering endrer resultatet.
Binokulært hode
To optiske kanaler gir stereopsis; interpupillær avstand og dioptri må justeres.
Zoomsystem
Endrer forstørrelsen kontinuerlig uten å miste objektet fra synsfeltet.
Objektiv/par
Bestemmer grunnforstørrelse, synsfelt, arbeidsavstand og optisk kvalitet.
Fokusstativ
Flytter mikroskophodet vertikalt og må tåle kamera og tilbehør uten sig.
Objektplate
Lys eller mørk plate velges etter kontrast; glassplate brukes ved gjennomlys.
Ringlys eller punktlys
Belysningsvinkel styrer skygge, refleks, tekstur og synlige detaljer.
Totalforstørrelse og feltstørrelse
Totalforstørrelsen bestemmes av zoom-/objektivsystem og okular. Når forstørrelsen øker, blir synsfelt og arbeidsrom mindre. Feltstørrelse kan kalibreres med målestokk eller scenemikrometer.
M_total = M_zoom · M_okular og feltbredde ∝ 1 / M_totalTyper, størrelser og faglige bruksområder
Stereomikroskop finnes i flere konstruksjoner og kapasiteter. Valget påvirker arbeidsområde, målekvalitet, kompatibilitet, sikkerhet og hvor enkelt resultatet kan dokumenteres.
Greenough
To skrå objektivsystemer; kompakt og vanlig i undervisning.
Common main objective
Felles frontobjektiv med separate kanaler; ofte bedre for foto og tilbehør.
Zoomstereo
Kontinuerlig forstørrelse og god orientering under disseksjon.
Digital stereo
Kamera og skjerm for deling, men dybdesyn kan bli svakere på flat skjerm.
| Variant | Bruk | Begrensning |
|---|---|---|
| Greenough | rutineobservasjon og disseksjon | avansert kameradokumentasjon med store sensorer |
| CMO-system | modulært foto og analyse | enkel lavbudsjettbruk |
| Zoomstereo | arbeid som veksler mellom oversikt og detalj | fast standardisert forstørrelse |
| Lysmikroskop | cellepreparater | store ugjennomsiktige objekter |
Slik velger du riktig variant og arbeidsbetingelser
Velg stereomikroskop ut fra oppgaven som skal løses, forventet prøve- eller belastningsområde, krav til nøyaktighet, materialkompatibilitet og de konkrete risikoene i forsøket. Et instrument er ikke riktig bare fordi det fysisk kan brukes; det må også passe metoden.
Arbeidsavstand
Velg større avstand når hender, verktøy eller levende organismer skal kunne manipuleres.
Synsfelt
Artsbestemmelse og disseksjon krever ofte oversikt før høyere forstørrelse.
Belysning
Ringlys gir jevnt lys; skrått punktlys fremhever relieff; gjennomlys passer halvtransparente prøver.
Dokumentasjon
Trinokulær port og kalibrert kamera er nødvendig for repeterbare bilder og målinger.
Belysning er en del av metoden
En struktur kan se forskjellig ut ved ringlys, skrålys og gjennomlys. Dokumenter retning, intensitet og bakgrunn når bilder skal sammenlignes.
Korrekt bruk av Stereomikroskop
Korrekt bruk av stereomikroskop begynner før selve målingen eller prosessen. Utstyret skal identifiseres, kontrolleres og tilpasses metoden. Under arbeidet må endringer gjøres gradvis, og resultatet skal vurderes sammen med observasjoner og mulige avvik.
Plasser prøven stabilt
Bruk riktig objektplate, skål eller festing slik at objektet ikke ruller eller tørker ut.
Still inn lav forstørrelse
Finn hele objektet og orienter det før zoom økes.
Juster okularet
Still interpupillær avstand og dioptri slik at begge øyne ser ett skarpt bilde.
Velg lysretning
Bruk påfallende eller gjennomfallende lys etter prøve og ønsket kontrast.
Fokuser midt i arbeidsområdet
Unngå å starte helt på endestopp; behold plass til både tykkere og tynnere deler.
Øk zoom gradvis
Sentrer strukturen og kontroller at arbeidsavstanden fortsatt er tilstrekkelig.
Dokumenter skala og orientering
Ta med målestokk, oversiktsbilde og nærbilde når funn skal sammenlignes.
Rengjør og dekk til
Fjern biologisk materiale, tørk objektplate og bruk linsepapir på optikk.
Stereomikroskoptrener: zoom og arbeidsavstand
Juster forstørrelse og arbeidsavstand for å se kompromisset mellom detalj, synsfelt og plass til manipulering.
Fra instrumentbruk til kjemisk og fysisk forståelse
God instrumentforståelse betyr å koble håndgrepet til naturvitenskapen bak. For stereomikroskop er det særlig viktig å forstå sammenhengen mellom konstruksjon, drivkraft, respons, likevekt og måleusikkerhet.
Stereopsis
To perspektiver gir dybdeinntrykk, men parallaxen kan komplisere presis todimensjonal måling.
Dybdeskarphet
Lav NA og lav forstørrelse gir større område i fokus, nyttig for ujevne overflater.
Arbeidsavstand
Avstanden mellom frontoptikk og fokusplan bestemmer hvor mye plass som finnes til verktøy.
Refleks og glans
Blank kutikula, mineraler eller metall kan mette kameraet; diffusor og polarisasjon kan forbedre bildet.
Zoomparfokalitet
Et godt system beholder omtrent samme fokus gjennom zoomområdet, men bør kontrolleres.
Kameravinkel
Kamera via én kanal kan vise litt annet perspektiv enn brukeren ser med begge øyne.
Nøyaktighet, presisjon, oppløsning og sporbarhet
Målekvalitet avhenger ikke bare av display, skala eller nominell kapasitet. For stereomikroskop må du skille mellom oppløsning, repeterbarhet, systematisk avvik, metodebetingelser og om prøven representerer det du faktisk ønsker å undersøke.
| Faktor | Påvirkning | Kontroll |
|---|---|---|
| Skjev prøve | endret perspektiv og mål | bruk plan støtte og referanseretning |
| Ujevn belysning | falske forskjeller i farge og tekstur | standardiser lampe og bakgrunn |
| Feil dioptri | øynene kompenserer og gir tretthet | juster hvert okular separat |
| Ukalibrert zoom | feil størrelse i bilder | kalibrer ved relevante zoomtrinn |
| Vibrasjon | uskarpe bilder og vanskelig disseksjon | stabilt bord og kort eksponering |
Resultatet må tolkes, ikke bare avleses
endret perspektiv og mål falske forskjeller i farge og tekstur Resultatet skal derfor vurderes sammen med kontrollmålinger, rådata og metodebetingelser.
Vanlige feilkilder, feilretning og konsekvens
Feilkilder bør beskrives med årsak, mekanisme og konsekvens. Når du vurderer stereomikroskop, skal du forklare om feilen gir for høy, for lav eller bare mer variabel verdi, og om forsøket fortsatt kan tolkes.
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Zoom brukes før objektet er sentrert | strukturen forsvinner fra synsfeltet | arbeid fra oversikt til detalj |
| Ringlys tolkes som naturlig farge | refleks og spekter endrer inntrykket | bruk hvitbalanse og beskriv lys |
| Mål tas uten kalibrering | systematisk størrelsesfeil | kalibrer kamera/okular for zoomtrinnet |
| Begge øyne fokuseres med hovedrattet | dioptriforskjell skjules | juster hovedfokus og deretter dioptri |
| Verktøy treffer frontlinsen | riper eller kontaminasjon | behold arbeidsavstand og bruk vern |
På høyt faglig nivå bør du også skille mellom en feil som kan korrigeres matematisk, et avvik som krever ny måling, og en sikkerhetshendelse der forsøket skal stoppes.
Farer, vernetiltak og stoppkriterier
Risikovurderingen for stereomikroskop omfatter både utstyrets egen energi og farene i prøven eller kjemikaliet. Les metode, bruksanvisning og sikkerhetsdatablad, bruk relevant verneutstyr og planlegg hvordan energien eller trykket skal fjernes før demontering.
Skarpe verktøy
Disseksjonsnåler og skalpell skal flyttes bort fra kropp og optikk.
Biologiske prøver
Bruk hansker og desinfeksjon etter prøvetype og lokale rutiner.
Sterkt lys
Unngå direkte innsyn i kraftige LED- eller laserbaserte lyskilder.
Ergonomi
Juster stol, høyde og okular for nøytral nakke og symmetrisk bruk.
Stopp ved løs mikroskophode, skadet kabel eller biologisk søl
Sikre prøven, koble fra strøm ved elektrisk feil og rengjør etter skolens prosedyre før videre bruk.
Rengjøring, funksjonskontroll og oppbevaring
Rengjøring og funksjonskontroll må bevare de delene som bestemmer ytelsen til stereomikroskop. Rester, korrosjon, fukt, mekanisk belastning og feil lagring kan gi både usikre resultater og skade ved neste bruk.
Rengjør objektplaten
Fjern harpiks, jord, salter og biologisk materiale uten å få væske inn i stativet.
Beskytt frontoptikken
Bruk linsepapir og unngå kontakt med disseksjonsverktøy.
Kontroller fokusstativ
Rapporter sig, slark og ujevn bevegelse før kamera monteres.
Dekk til og oppbevar tørt
Støv på store frontlinser gir tydelig kontrasttap.
Stereomikroskop eller et alternativt utstyr?
Sammenlign utstyr etter funksjon og metodekrav, ikke bare utseende. Stereomikroskop er best når dets virkemåte passer oppgaven; andre instrumenter kan gi bedre nøyaktighet, større kapasitet, tryggere drift eller enklere separasjon.
| Utstyr eller metode | Velg når | Ikke førstevalg når |
|---|---|---|
| Stereomikroskop | overflater, disseksjon og romlige objekter | små celler i tynne snitt |
| Lysmikroskop | celle- og vevspreparater | manipulering av hele prøver |
| Makrokamera | rask dokumentasjon av større objekter | direkte dybdesyn og håndarbeid |
| Lupe | rask, mobil lav forstørrelse | stabil zoom og bildeanalyse |
Det elever ofte søker etter om Stereomikroskop
Hva er forskjellen på lysmikroskop og stereomikroskop?
Stereomikroskop gir lavere forstørrelse, større arbeidsavstand og dybdesyn. Lysmikroskop gir høyere forstørrelse for tynne preparater.
Hvorfor kalles det disseksjonsmikroskop?
Arbeidsavstanden og det oppreiste dybdebildet gjør det mulig å bruke pinsett og skalpell mens man observerer.
Kan man se celler med stereomikroskop?
Store celler eller cellelag kan noen ganger ses, men små intracellulære detaljer krever vanligvis lysmikroskop.
Hvordan måler man størrelse?
Bruk kalibrert målestokk eller kamera ved det konkrete zoomtrinnet og hold objektet i kjent plan.
Hvilket lys er best?
Det avhenger av prøven: ringlys gir jevnhet, skrålys fremhever relief, og gjennomlys passer transparente strukturer.
Sensorspørsmål, modellsvar og karakter 6-nivå
På muntlig-praktisk eksamen kan du bli bedt om å identifisere stereomikroskop, velge arbeidsbetingelser, demonstrere korrekt bruk og analysere en feil. Et sterkt svar knytter delenes funksjon til resultatkvalitet og HMS.
Forklar hvorfor stereomikroskop gir dybdesyn.
Velg mikroskop for disseksjon av en blomst.
Drøft en målefeil i stereobilder.
Karakter 2–3
Kjenner igjen stereomikroskop og kan beskrive en enkel bruk, men begrunner lite.
Karakter 4–5
Velger metode, bruker utstyret kontrollert og forklarer sentrale feilkilder og HMS.
Karakter 6
Kobler konstruksjon, målekvalitet, feilretning og risikoreduserende tiltak i en presis faglig vurdering.
Kontrollspørsmål
Hva er den viktigste fordelen ved stereomikroskop under disseksjon?
Relevante forsøk i kjemi, biologi og fysikk
Stereomikroskop inngår i flere praktiske arbeidsmåter. Bruksområdet bør alltid beskrives sammen med formålet, hva som måles eller separeres, og hvilke andre komponenter som trengs i oppsettet.
Blomsteranatomi
Skill pollenbærere, fruktblad og vev i tre dimensjoner.
Insekter
Undersøk munndeler, vinger, antenner og tilpasninger.
Mineraler
Beskriv kornform, glans, sprekker og tekstur.
Disseksjon
Følg strukturer mens verktøy brukes i arbeidsrommet.
Standarder, læreplan og videre lesing
Kildene brukes som kontrollgrunnlag. Produktets bruksanvisning, sikkerhetsdatablad og skolens lokale prosedyrer gjelder foran generelle beskrivelser.
Primær fagressurs om total forstørrelse, numerisk apertur, oppløsning og optisk sampling.
Kompetansemål om undersøkelser, databehandling, cellestruktur, organismer og praktisk arbeid.
Kompetansemål om planlegging, praktisk arbeid, HMS, feilkilder og vurdering av resultater.
Norsk veiledning om risikovurdering, ventilasjon, kjemikalier og sikker laboratoriepraksis.
